Fabricación de PCB a medida, desde el prototipo hasta la producción.

OrinewPCB ofrece la fabricación a medida de placas de circuito impreso para prototipos de ingeniería, lanzamientos de productos y producción en serie. Nuestro equipo de ingeniería revisa sus datos de fabricación, requisitos de materiales, estructura de capas y necesidades de pruebas antes de que comience la producción.

  • Plazo de entrega de 72 horas para prototipos de PCB estándar de 1 a 12 capas.
  • Fabricación de PCB con pesos de cobre de hasta 28 oz, compatibilidad con HDI y apilamientos de hasta 64 capas.
  • Fabricante de placas de circuito impreso con certificación ISO 9001, RoHS y UL.
  • Servicios completos de ensamblaje de PCB llave en mano

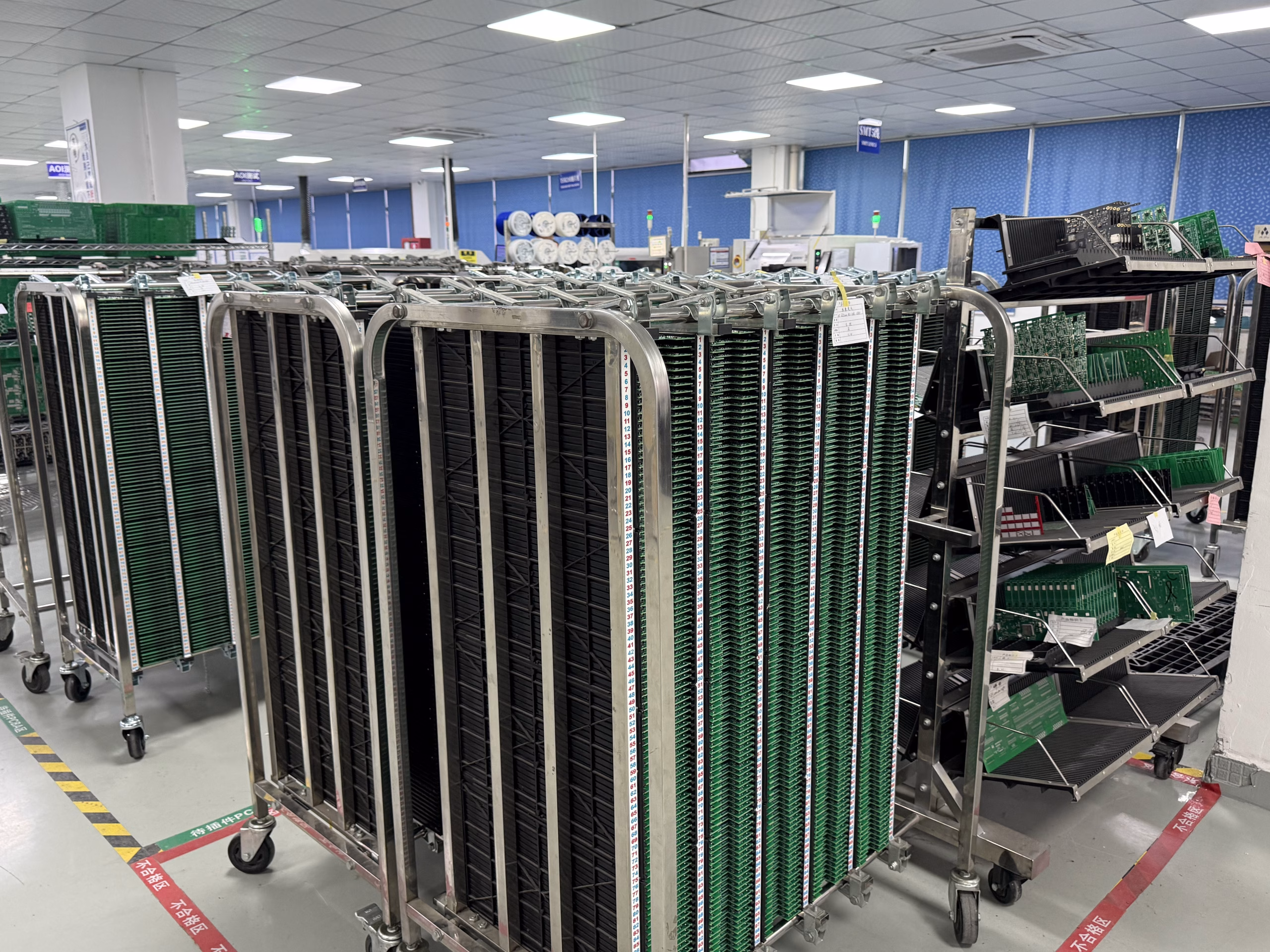

Fábrica - PCBAndAssembly

14+

Años de Experiencia

98.15%

El tiempo de entrega

96%

tasa de satisfacción del cliente

99%

Tasa de aprobación de calidad

Fabricación de PCB para prototipos y producción

Nuestro servicio de fabricación de PCB está diseñado para brindar soporte completo desde el primer prototipo hasta la producción en serie. Antes de entregar un pedido, revisamos la construcción de la placa, la disponibilidad de materiales, los requisitos de perforación y enrutamiento, la distribución del cobre, el acabado superficial y el método de prueba.
Para placas estándar, el proceso está optimizado para lograr costos y plazos de entrega predecibles. Para diseños HDI, de alta frecuencia, de cobre grueso, térmicos, flexibles y rígido-flexibles, nuestros ingenieros confirman las normas de construcción y fabricación antes de cotizar.

Prototipos y paneles de producción de PCB FR-4 estándar

Fabricación de PCB estándar

Placas rígidas FR-4 para prototipos, sistemas de control, productos de consumo y electrónica en general.

Cotización de PCB estándar
Paneles PCB multicapa avanzados sometidos a inspección óptica

Fabricación avanzada de PCB

Diseños HDI, de impedancia controlada, de alta frecuencia, de alta Tg y de cobre grueso para requisitos de mayor densidad de enrutamiento, carga térmica o fiabilidad.

Revisión de la compilación avanzada
Muestras de PCB especiales, incluyendo placas de aluminio, flexibles, rígido-flexibles, de RF y de cobre grueso.

Soluciones especializadas para placas de circuito impreso

Se analizan placas de aluminio, flexibles, rígido-flexibles, de radiofrecuencia y específicas para cada aplicación, considerando el material, la configuración de las capas, la geometría, las pruebas y el volumen.

Analizamos las placas de circuito impreso especializadas.

Materiales y tipos de tableros

FR-4

Rentable y versátil

FR-4 de alta Tg

Rendimiento térmico mejorado

Libre de halógeno

Opciones respetuosas con el medio ambiente

Alta frecuencia/RF

Bajas pérdidas, rendimiento estable

Aluminio / Núcleo metálico

Excelente gestión térmica

Cobre pesado

Mayor capacidad de conducción de corriente

Flex / Rígido-Flexible

Aplicaciones dinámicas que ahorran espacio

Muestras de materiales y tipos de placas de circuito impreso, incluyendo FR-4, RF, aluminio, cobre grueso, flexibles y rígidas-flexibles.

Capacidad de fabricación de PCB

Soporte de capas y apilamiento de placas

Admitimos configuraciones de placas de circuito impreso (PCB) de 1 a 64 capas, incluidas arquitecturas de interconexión de alta densidad (HDI) complejas, como estructuras de interconexión de 1+n+1 a 8+n+8 y de 18 capas en cualquier configuración.

Nuestras tecnologías de interconexión incluyen diseños ciegos, enterrados, de interconexión en almohadilla, microvías apiladas y de interconexión en vía, que admiten una relación de aspecto de hasta 40:1 para un rendimiento robusto de PCB multicapa en entornos de alta fiabilidad.

Elemento Especificación
Número de capas admitidas 1 a 64 capas
Arquitecturas de apilamiento HDI Se admiten configuraciones como 1+n+1, 2+n+2, hasta 8+n+8; interconexión de 18 capas compatible.
A través de tecnologías Vías ciegas, vías enterradas, microvías apiladas (formadas con láser, de 4 a 6 mil), vías en almohadilla (VIP), vías dentro de vías, vías de salto. Admite estructuras de vías escalonadas o apiladas con opciones rellenas de cobre y resina. Diámetro de la vía láser: de 3 a 6 mil (0.075 a 0.15 mm); diámetro mínimo de la vía mecánica: 0.1 mm.
Relación de aspecto máxima Hasta 40:1 para compilaciones multicapa de alta fiabilidad.
Tamaño mínimo de taladro Mecánico: 0.1 mm; Láser: de 3 a 6 milésimas de pulgada (0.076 a 0.15 mm).
Grosor del tablero terminado 0.1 a 12 mm.
Mediante el espesor del revestimiento de cobre ≥25 µm (1 mil); uniformidad dentro de ±10%.
Control del espesor dieléctrico Capas de preimpregnado con una precisión de hasta 0.075 mm ±10%.
Opciones de simetría de apilamiento Se admiten apilamientos simétricos y asimétricos (tipo encuadernador).
Soporte para control de impedancia Compatible con capas específicas; de un solo extremo y diferencial; tolerancia ±5%.

Ancho de línea / Espaciado y límites mecánicos

Nuestras capacidades de fabricación permiten obtener anchos y espaciamientos de pista de hasta 1.8 milésimas de pulgada (0.045 mm), ideales para componentes de paso fino y diseños HDI. Admitimos diámetros de PTH de hasta 0.08 mm, anchos mínimos de ranura enrutada de 0.5 mm y anchos mínimos de línea de serigrafía de 4 milésimas de pulgada.

La resolución de la máscara de soldadura es de 3 milésimas de pulgada, con una tolerancia de enrutamiento mantenida dentro de ±0.04 mm para contornos de placa y características mecánicas precisas.

Espesor del cobre y de la placa

Fabricamos placas de circuito impreso con un grosor de cobre acabado que oscila entre 0.5 oz y 28 oz (≈1000 μm), compatibles tanto con la integridad de la señal como con aplicaciones de alta corriente.

Las opciones de grosor final de la placa abarcan desde 0.1 mm hasta 12 mm, lo que permite la fabricación de placas flexibles ultrafinas hasta placas de circuito impreso gruesas de cobre pesado para electrónica de potencia.

Materiales de sustrato

OrinewPCB ofrece una amplia gama de materiales base para PCB, incluyendo FR4 estándar, FR4 de alta Tg, materiales libres de halógenos y CEM-3 para aplicaciones generales.

Para un rendimiento especializado, fabricamos con Rogers RO4003 y RO4350 para circuitos de RF, sustratos cerámicos para estabilidad térmica, poliimida para PCB flexibles y materiales con núcleo metálico como aluminio y cobre para placas LED y de conversión de energía.

Acabados Superficiales

Admitimos todos los acabados superficiales convencionales y avanzados, incluidos HASL (con y sin plomo), ENIG (oro por inmersión de níquel químico), ENEPIG, OSP (conservante orgánico de soldabilidad), plata por inmersión y estaño por inmersión.

Para conjuntos de componentes mixtos, contactos dorados y conectores de borde, se encuentran disponibles combinaciones de acabados selectivos como ENIG+OSP.

Máscara de soldado y leyenda

La máscara de soldadura está disponible en variantes verde, negra, azul, blanca, amarilla y mate, con una dureza de hasta 6H y una clasificación de inflamabilidad UL94V-0.

Nuestra impresión de leyendas de alta resolución utiliza tintas blancas, amarillas o negras con un ancho de línea mínimo de 4 milésimas de pulgada para lograr marcas de componentes y etiquetas de ensamblaje claras.

Pruebas y confiabilidad

Todas las placas se someten a pruebas eléctricas al 100% mediante sonda volante o método de lecho de clavos. Las pruebas de fiabilidad adicionales incluyen control de impedancia con una tolerancia de ±3 Ω, pruebas de choque térmico y validación de deformación/torsión ≤0.5%.

Ofrecemos servicios de inspección e informes IPC de clase 2 o clase 3 bajo solicitud para aplicaciones que requieren estándares de confiabilidad elevados.

Certificaciones y Cumplimiento

OrinewPCB cuenta con las certificaciones ISO 9001:2015 (Calidad), ISO 14001:2015 (Medio Ambiente) e IATF 16949:2016 para placas de circuito impreso de grado automotriz.

También contamos con la certificación ISO 13485:2016 para el cumplimiento normativo de dispositivos médicos. Todas las placas de circuito impreso (PCB) están homologadas por UL, cumplen con las normativas RoHS y REACH, y se fabrican según los estándares de calidad IPC-A-600 e IPC-6012.

Servicios de fabricación de placas de circuitos impresos

Prototipo de PCB

Entrega rápida + Bajo costo

  • PCB de 1-12 capas
  • Cantidad: 5-1000 piezas
  • Norma: IPC-II IPC-III
  • Plazo de entrega: 2-9 días
  • Materiales: Fr4
Cotizar

Fábrica de PCB avanzada

PCB complejo + Soporte de I+D

  • PCB de 8 a 56 capas
  • Cantidad: 1 - 1 millón
  • Estándar: IPC III, grado militar, grado médico
  • Plazo de ejecución: 12-30 días
  • Tipos: HDI, rígido-flexible, extremadamente cobrizo...
Cotizar

Ingeniería

Verificación DFM y DFA

OrinewPCB ofrece verificación gratuita de Diseño para Fabricación (DFM) y Diseño para Ensamblaje (DFA) con cada pedido. Nuestra revisión experta garantiza que su diseño esté totalmente optimizado para nuestras capacidades de producción durante todo el proceso de fabricación y ensamblaje.

Cotizar

RF y microondas

Baja frecuencia + Alta frecuencia

  • PCB de 1-24 capas
  • Cantidad: 1-5000 piezas
  • Norma: IPC-II IPC-III
  • Tecnología: Híbrido con Fr4, Alu...
  • Materiales:Rogers, Arlon, Taconic, Isola, Nelco
Cotizar

Tablero flexible y rígido

Verificación DFM y DFA

  • Parte flexible: 1-8 capas
  • Parte rígida: 4-32 capas
  • Refuerzo: FR4, PI, aluminio, acero
  • Superficie: Enig, Oro duro...
  • Aplicación: Robots, dispositivos portátiles, conectores.
Cotizar

Tablero HDI

Vías ciegas + Vías enterradas

  • 4-56 Layer
  • Microvías perforadas con láser de 2.5 milésimas de pulgada
  • Paso BGA reducido a 0.20 mm
  • Construcción de impedancia controlada
  • Tipos: Vías ciegas, Enterradas, HDI de cualquier capa
Cotizar

Proceso de manufactura

Desde los archivos de fabricación cargados hasta las placas terminadas, cada unidad se prepara, revisa, fabrica, inspecciona y empaqueta de acuerdo con los requisitos aprobados.

1

Revisión de ingeniería

Revisamos sus archivos para comprobar su viabilidad de fabricación y sus requisitos.

2

Preparación para CAM y DFM

Los datos de análisis DFM y CAM se preparan para la producción.

3

Confirmación de material y apilamiento

Los materiales y la disposición de las capas de la placa se confirman antes de la fabricación.

4

Fabricación de PCB

Los paneles se fabrican mediante procesos de fabricación controlados.

5

Inspección y pruebas eléctricas

Las placas se someten a controles de proceso y pruebas eléctricas según corresponda.

6

Revisión final y envío

Verificación final, embalaje y envío seguro.

Estación de trabajo para la preparación de PCB CAM y DFM
Preparación para CAM y DFM
Proceso de perforación para la fabricación de placas de circuito impreso en un panel de circuito verde.
Fabricación de PCB
Equipos de inspección óptica automatizada (AOI) y de pruebas eléctricas para placas de circuito impreso (PCB).
Inspección óptica automatizada (AOI) y pruebas eléctricas

Control de calidad y pruebas

El control de calidad abarca desde la aprobación del proveedor y la inspección de los materiales entrantes hasta la revisión CAM, la inspección del proceso, las pruebas eléctricas y la verificación del envío final. El plan de inspección se ajusta a la construcción de la placa y a los requisitos de calidad del cliente.

Fase ¿Qué se comprueba? Registro/salida posible
Control de proveedores y materiales Identidad laminada, cobre, certificados, vida útil Certificado de material / registro de entrada
Revisión de contratos y de gestión de contratos Integridad de los datos, apilamiento, tolerancias, requisitos de entrega Datos de fabricación revisados
En proceso de inspección Registro, perforación, recubrimiento, grabado, máscara de soldadura, dimensiones Registro de inspección del proceso
Inspección óptica Circuito visible, máscara de soldadura, leyenda, defectos superficiales Registro de inspección óptica automatizada (AOI) o visual
Pruebas electricas Circuitos abiertos, cortocircuitos, aislamiento y continuidad según se especifique. Registro de prueba eléctrica/sonda volante
Verificación de impedancia Estructuras de impedancia controlada donde sea necesario Informe de impedancia / Datos TDR
Inspección final Dimensiones, acabado, cantidad, embalaje y documentación Registro de inspección final

Como Hacer Pedido De OrinewPCB

Presupuesto en línea
Obtén un presupuesto al instante proporcionando tus datos y especificaciones.
Acceso
1
2
Revisión del pedido
Nuestro equipo revisa cuidadosamente su pedido para garantizar su exactitud.
Control de calidad
Pago
Asegure su pedido con un proceso de pago sencillo y sin complicaciones.
Seguro
3
4
Producción
Comenzamos a elaborar su pedido con precisión y eficiencia.
En curso
Entrega
Su pedido se envía rápidamente a través de transportistas fiables.
Envío rápido
5
6
Confirmar recibido
Reciba su pedido y confirme que todo cumple con sus expectativas.
Paquete COMPLETE

Fabricación de PCB Preguntas Frecuentes

Admitimos dimensiones mínimas de pista/espacio de 1.8 mil (0.045 mm), adecuadas para aplicaciones de HDI y RF de paso fino.

Sí, proporcionamos diagramas de apilamiento personalizados con espaciado dieléctrico y datos de materiales orientados al control de impedancia de ±3 Ω, verificado mediante simulación y pruebas de impedancia.

Sí, cumplimos con los estándares de producción IPC Clase 2 y Clase 3, incluidos los protocolos de inspección y la documentación para aplicaciones de alta fiabilidad.

Ofrecemos espesores de cobre acabado de hasta 1000 μm (aproximadamente 28 oz), que satisfacen las necesidades de distribución de alta corriente y potencia.
