FABRICACIÓN DE PCB FR4
Fabricación de placas de circuito impreso FR4 para electrónica fiable y rentable.
Desde prototipos hasta producción, fabricamos placas de circuito FR4 fiables con calidad controlada, especificaciones flexibles y soporte de ingeniería eficaz.

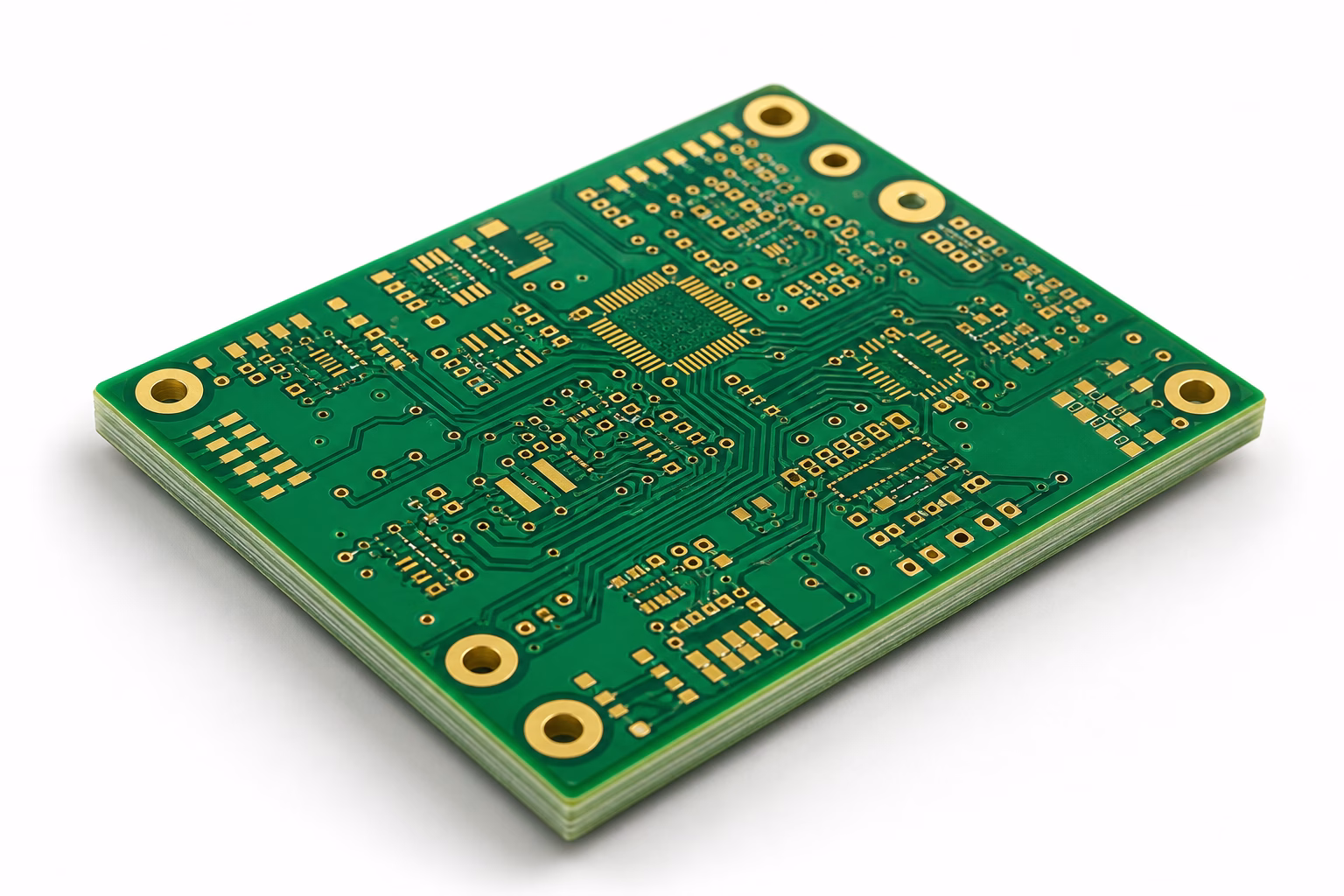

¿Qué es la placa de circuito impreso FR4?
El FR4 es un compuesto compuesto de fibra de vidrio tejida unida con un adhesivo de resina epoxi. Se encuentra entre los materiales de sustrato (es decir, materiales base) más utilizados para placas de circuito impreso (PCB). En este contexto, "FR" significa "retardante de llama", mientras que el "4" representa el código de clasificación del material para sus propiedades ignífugas.
- Baja Tg (130–140 °C)
- Tg estándar (150–160 °C)
- Alta Tg (>170 °C)
Ventajas de FR4 PCB
1. Retardante de llama – Diseñado para resistir el fuego, garantizando un funcionamiento seguro incluso en condiciones de alta temperatura.
2. Económico – Relativamente bajo costo en comparación con materiales especiales, lo que lo hace ideal para la producción en masa.
3. Estabilidad mecánica – Proporciona buena resistencia mecánica y estabilidad para varios diseños de PCB.
4. Amplia disponibilidad – Fácilmente accesible en el mercado, lo que garantiza una cómoda adquisición.
5. Amplia compatibilidad – Funciona con múltiples acabados de superficie de PCB como HASL, ENIG y OSP.
6. Uso versátil – Adecuado para PCB multicapa, placas de doble cara y prototipos.
Limitaciones de la PCB FR4
1. Limitaciones de alta frecuencia – No es óptimo para circuitos de alta frecuencia o aplicaciones de RF superiores a 10 GHz.
2. Conductividad térmica limitada – Menor conductividad térmica en comparación con las PCB con núcleo metálico, lo que afecta la disipación del calor.
3. Sensibilidad química – Susceptible a la degradación bajo productos químicos o solventes agresivos.
4. Deriva del ciclo térmico – Propenso a deformaciones o delaminaciones bajo ciclos térmicos extremos.
5. Techo de rendimiento – No apto para diseños térmicos avanzados o de ultraalta velocidad.
6. Absorción de humedad – Absorbe la humedad con el tiempo, lo que afecta las propiedades dieléctricas y la confiabilidad a largo plazo.
Diseñado en función de sus requisitos de producción.
Nuestro proceso de fabricación de placas de circuito impreso FR4 está diseñado para ofrecer fiabilidad, consistencia y escalabilidad, lo que le brinda la confianza necesaria para pasar del diseño a la producción en volumen con menos riesgos.
Capacidades FR4 estándar
| Elemento | Valor |
| Recuento de capas | 1-32 capas* |
| Espesor del tablero | 0.4-4.5 mm * |
| Traza/espaciado mínimo | Desde 0.10 mm / 4 milésimas de pulgada |
| Acabado de la superficie | HASL, ENIG, OSP |
| Máscara para soldar | Verde, negro, azul, rojo, blanco |
| Pruebas | AOI, prueba eléctrica, control de impedancia |
De Gerber a tableros terminados
-
Revisión de DFM
Revisamos sus archivos para comprobar su viabilidad de fabricación y confirmamos todos los detalles de producción.
-
Verificación de materiales
Los laminados FR4 y la lámina de cobre están validados para cumplir con sus requisitos eléctricos y mecánicos.
-
Fabricación
Los equipos avanzados y el control de procesos garantizan una alta precisión y repetibilidad.
-
Inspección y envío
Una inspección rigurosa y un embalaje seguro garantizan que las placas lleguen a tiempo y sin defectos.
Capacidades de fabricación de PCB FR4
Nuestro proceso de fabricación de placas de circuito impreso FR4 está diseñado para ofrecer fiabilidad, consistencia y escalabilidad, lo que le brinda la confianza necesaria para pasar del diseño a la producción en volumen con menos riesgos.
Capacidades generales de PCB
| Elemento | Valor |
| Recuento de capas | Capas 1-54 |
| Espesor del tablero | 0.4-6.0 mm |
| Tamaño máximo del tablero | Confirmar por número de capas y apilamiento. |
| Traza mínima / espaciado | 3/3 mil |
| agujero terminado mínimo | Revisión de ingeniería |
| Esquema del tablero | Enrutamiento / Puntuación V |
Opciones de materiales y superficies
| Elemento | Valor |
| FR4 Tg | Tg estándar / Tg alta |
| Peso de cobre | 1-20 oz |
| Acabado de la superficie | HASL / ENIG / OSP |
| Máscara para soldar | Verde / Negro / Azul / Rojo / Blanco |
| Serigrafía | Blanco negro |
| Tipo de tablero | 1 cara / 2 caras / Multicapa |
Pruebas y cumplimiento
| Elemento | Valor |
| Inspección | AOI / Rayos X |
| Sistema eléctrico | Prueba electrónica / TIC |
| Confiabilidad | Funcionalidad / soldabilidad |
| Signal | Impedancia controlada |
| Estándares | IPC / ISO / UL / RoHS / REACH |
| Documentación | Informe de inspección disponible bajo petición. |

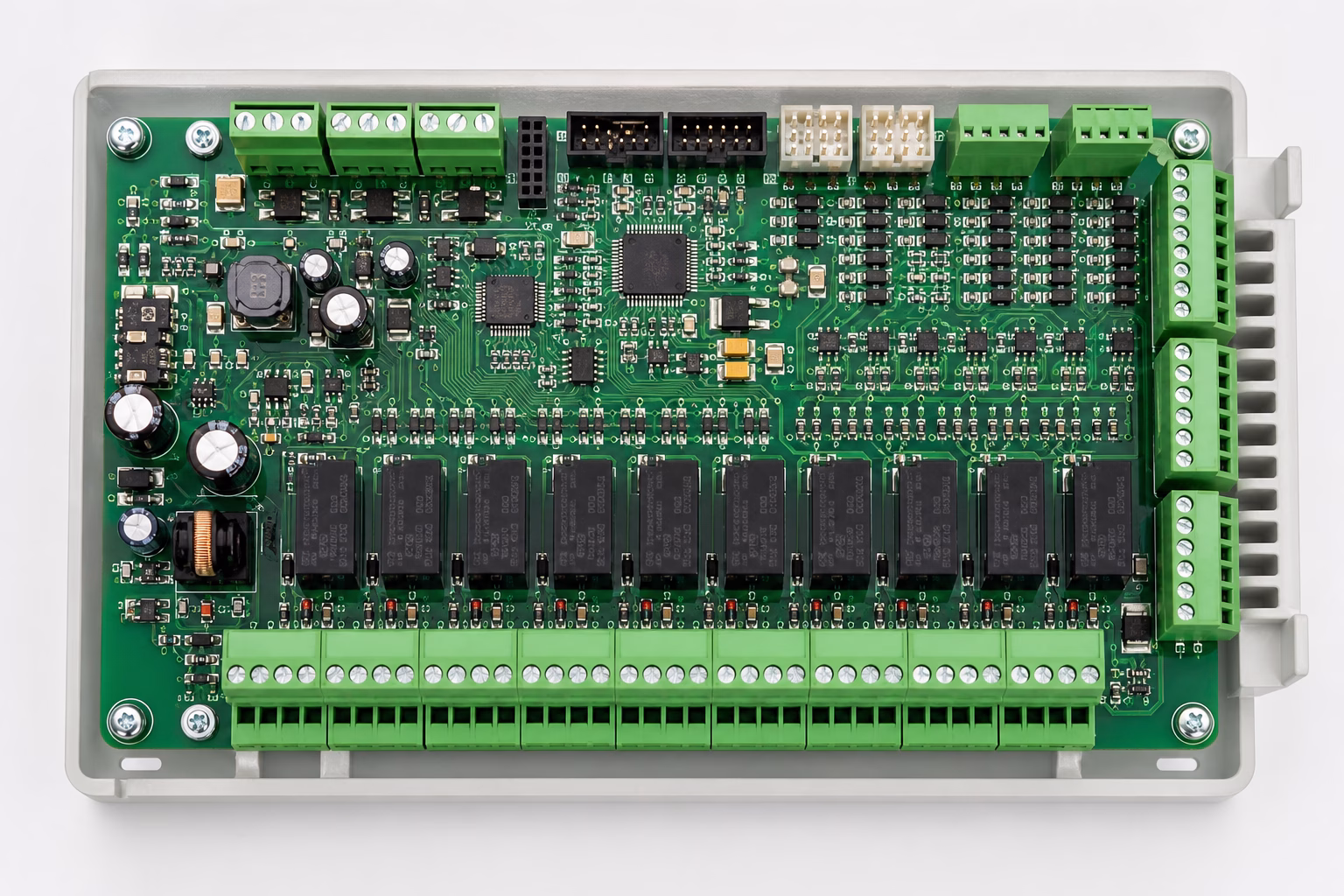

Aplicaciones para placas de circuito impreso FR4
El FR4 es el material por excelencia en la industria por una buena razón: rendimiento fiable, flexibilidad de diseño y rentabilidad. Entregamos placas de circuito impreso FR4 de alta precisión, a tiempo y según las especificaciones.
Obtenga su cotización de PCB FR4
¿Busca un socio confiable para la fabricación y ensamblaje de PCB?
Simplemente comparta sus archivos Gerber o los detalles del proyecto, y nuestro equipo de ingeniería le proporcionará una cotización rápida y competitiva adaptada a sus necesidades.
Agregar archivo/s
Sube los archivos Gerber, la lista de materiales (BOM) y los requisitos.
Revisión de DFM
Nuestros ingenieros revisan y proporcionan comentarios.
Contacto
Reciba un presupuesto claro y un plazo de entrega preciso.
Fabricar
Fabricación de precisión con estricto control de procesos.
Inspeccciona
Inspección óptica automatizada (AOI), rayos X, prueba funcional e inspección final.
Enviar
Embalaje seguro y entrega puntual.
Preguntas frecuentes sobre PCB FR4
¿Cuál es la temperatura máxima de funcionamiento y el límite ambiental para las placas de circuito impreso FR4?
Los materiales estándar para PCB FR4 suelen soportar una temperatura máxima de funcionamiento de entre 130 °C y 150 °C (rango de Tg), y las placas FR4 con alta Tg alcanzan hasta 170-180 °C. Si bien el FR4 ofrece buena resistencia a la humedad, la exposición prolongada a ambientes extremos puede afectar la estabilidad dimensional. Para aplicaciones en automoción, aeroespacial o electrónica de exteriores, se recomienda seleccionar grados FR4 con alta Tg o especializados para garantizar la durabilidad en condiciones de ciclos térmicos y humedad.
¿Es el FR4 adecuado para aplicaciones de PCB de alta velocidad y alta frecuencia?
El FR4 ofrece un rendimiento fiable en circuitos de baja a media frecuencia, pero presenta limitaciones por encima de 8-10 GHz, donde la pérdida de señal y la variación de la constante dieléctrica afectan al rendimiento. Para PCB de alta frecuencia, los diseñadores suelen considerar materiales alternativos como laminados Rogers, PTFE o sustratos cerámicos, que ofrecen una mejor integridad de la señal y una menor pérdida dieléctrica en comparación con el FR4 estándar. Sin embargo, el FR4 puede utilizarse en PCB digitales de alta velocidad si se aplica un control de impedancia y un diseño de apilamiento adecuados.
¿Cómo debo seleccionar el grosor y el grado adecuados de la placa de circuito impreso FR4 para mi aplicación?
La elección del grosor de la placa de circuito impreso FR4 depende de la resistencia mecánica, el rendimiento eléctrico y las necesidades de montaje. Las opciones habituales van de 0.2 mm a 3.2 mm, siendo las placas FR1.6 de 4 mm el estándar de la industria. Para mayor flexibilidad, dispositivos ligeros o electrónica compacta, se prefieren placas más delgadas, mientras que la electrónica de potencia y las placas de circuito impreso multicapa suelen requerir laminados FR4 más gruesos. La elección entre FR4 estándar, FR4 de alta Tg o FR4 sin halógenos debe basarse en la resistencia térmica, el cumplimiento de las normas de seguridad y los requisitos ambientales.
¿Admiten prototipos y pedidos de bajo volumen?
Sí. Solicita una revisión con la cantidad, el cronograma previsto y los archivos de producción para que el equipo pueda confirmar la mejor opción.
¿Pueden ofrecer servicios de ensamblaje y prueba de placas de circuito impreso?
Sí. OrinewPCB ofrece servicios de fabricación de PCB, suministro de componentes, ensamblaje SMT/THT, programación y pruebas funcionales.
