Ensamblaje confiable de placas de circuito impreso para aplicaciones médicas para dispositivos electrónicos que salvan vidas
El ensamblaje de PCB para dispositivos médicos ofrece los estándares de seguridad y confiabilidad que exigen los dispositivos médicos modernos, con gestión de calidad certificada y cumplimiento normativo total. Proporcionamos soluciones de ensamblaje de PCB para dispositivos implantables, de diagnóstico y de monitorización, con plazos de entrega rápidos y cantidades de pedido flexibles.
14+
Años de Experiencia
98.15%
El tiempo de entrega
96%
tasa de satisfacción del cliente
99%
Tasa de aprobación de calidad
Importancia de los PCB médicos
Los PCB médicos desempeñan un papel fundamental en la industria de la salud al garantizar un funcionamiento preciso y confiable de los dispositivos médicos. Estos PCB especialmente diseñados pueden soportar los exigentes requisitos de los entornos médicos, lo que permite un procesamiento de señales preciso, diseños compactos y una robusta resiliencia ambiental. Los PCB médicos ayudan a brindar servicios médicos de alta calidad al respaldar tareas cruciales como la monitorización de pacientes, el diagnóstico por imágenes y más.
La alta confiabilidad y el cumplimiento normativo de los PCB médicos los convierten en componentes indispensables en los dispositivos médicos, lo que mejora la atención al paciente y hace avanzar la tecnología médica. Al beneficiarse de diseños compactos optimizados, los PCB médicos permiten la integración de circuitos complejos para optimizar el rendimiento de los dispositivos médicos. Su rendimiento estable y confiable mejora los flujos de trabajo médicos, mejora la precisión del diagnóstico y beneficia a los pacientes. En el campo médico, la importancia de los PCB médicos es indispensable.
Nuestro ensamblaje de PCB médicas Capacidades
Servicios de ensamblaje de placas de circuito impreso médicas para aplicaciones sanitarias reguladas.
El ensamblaje de placas de circuito impreso para aplicaciones médicas requiere una calidad de fabricación de clase 3 según la norma IPC, una gestión de calidad certificada según la norma ISO 13485 y una trazabilidad completa de los materiales y procesos, desde la inspección de entrada hasta el embalaje final.
At OrinewPCB, our medical PCB manufacturing workflow integrates Class 3 circuit board fabrication, microelectronics packaging, and FDA-aligned process control to meet stringent medical device requirements. Our advanced medical PCBA builds include HDI stackups with laser-drilled microvias, via-in-pad structures with epoxy sealing, 0.2 mm BGA pad pitch capabilities, and differential impedance tolerance of ±5 Ω.
Nuestros procesos de ensamblaje de precisión manejan componentes SMT de paso fino con un espaciado QFP de 0.15 mm y una precisión de colocación de ±30 μm. Cada ensamblaje de placa de circuito médico integra puntos de control de proceso exhaustivos, como la verificación de la integridad de las uniones de soldadura, AOI, pruebas de soldabilidad, análisis de microsecciones y pruebas de contaminación iónica con equivalentes de NaCl inferiores a 1.56 μg/cm².
Mantenemos una documentación completa que incluye perfiles de reflujo, seguimiento de lotes, registros de calibración y resolución de no conformidades para garantizar el cumplimiento de las normas FDA 21 CFR Parte 820, IPC-A-610 Clase 3 e IEC 60601-1. Nuestras certificaciones ISO 9001 e ISO 13485 aseguran una gestión de calidad uniforme en todos los procesos de fabricación de placas de circuito impreso para uso médico.
El ensamblaje de placas de circuito impreso para dispositivos médicos está evolucionando rápidamente en respuesta a la creciente complejidad de los dispositivos, la miniaturización y las normativas vigentes en los mercados globales. Nuestras soluciones de ensamblaje cumplen con los más altos estándares de rendimiento para dispositivos médicos electrónicos, incluidos implantes y sistemas de diagnóstico, con soporte integral durante todo el ciclo de vida, desde la selección de materiales hasta la inspección óptica automatizada (AOI) y las pruebas funcionales del circuito.
Why Choose OrinewPCB for Your Medical PCB ¿Montaje?
¿Qué son ¿Placas de circuito impreso médicas?
Las placas de circuito impreso médicas se utilizan en dispositivos médicos electrónicos donde un fallo puede suponer un riesgo para el paciente. Estos conjuntos cumplen con los estándares de fiabilidad IPC Clase 3 y están fabricados con laminados de alta Tg y baja pérdida, como poliimida, teflón y RO3003, para garantizar la estabilidad térmica y eléctrica.
OrinewPCB fabricates medical PCBs with 1.8 mil trace widths, up to 28 oz copper, and dielectric control to ±10%. All medical PCBA builds include AOI, solderability testing, and ionic cleanliness control below 1.56 µg/cm² NaCl equivalent.
Nuestros flujos de trabajo están estructurados para cumplir con la norma FDA 21 CFR Parte 820, que rige la regulación del sistema de calidad (QSR) para la fabricación de dispositivos médicos en los Estados Unidos, y con los estándares mantenidos por la IPC (Association Connecting Electronics Industries), que define parámetros de referencia globales para el diseño, el rendimiento y el ensamblaje de placas de circuito impreso (PCB).
Las aplicaciones abarcan desde monitores portátiles hasta neuromoduladores HDI, y cada una requiere trazabilidad conforme a la norma ISO 13485, documentación de reflujo y seguimiento de lotes de componentes.
Aplicaciones de PCB en dispositivos médicos
Los PCB tienen amplias aplicaciones en campos médicos, incluidos equipos de imágenes médicas, dispositivos de monitoreo de signos vitales, dispositivos de diagnóstico médico, dispositivos médicos implantables, instrumentos quirúrgicos, dispositivos médicos portátiles y más.
Los PCB desempeñan un papel esencial en estos dispositivos, ya que permiten un procesamiento preciso de señales, transmisión de datos, mecanismos de control y retroalimentación, lo que garantiza un funcionamiento fiable y preciso para el diagnóstico, la monitorización y el tratamiento médicos y, en última instancia, contribuye a mejorar la atención al paciente y los resultados sanitarios. Algunas aplicaciones típicas de estos PCB médicos incluyen:
máquinas de electrocardiograma
Monitores de glucosa en sangre
Marcapasos y desfibriladores
Equipos de rayos X y resonancia magnética.
Termómetros y sensores médicos.
Monitores de presión arterial
Ventiladores y equipos de suministro de oxígeno.
dispositivos de cirugía asistida por robot
Instrumentos de diagnóstico médico
Equipos de procesamiento y visualización de imágenes médicas.
Aplicaciones comunes de las placas de circuito impreso médicas
Diseñado para Manufactura Consideraciones para los PCB médicos
El diseño de placas de circuito impreso (PCB) para dispositivos médicos debe tener en cuenta las limitaciones de fabricación, el acceso para la inspección, la compatibilidad con la esterilización y la biocompatibilidad de los materiales. Estas prácticas de diseño para la fabricación (DFM) reducen las tasas de fallos, simplifican las pruebas y facilitan la documentación conforme a la FDA durante todo el ciclo de vida del dispositivo médico.
| Elemento DFM | Consideraciones médicas específicas |
| Espaciado de componentes | Mantenga una separación de al menos 0.25 mm para dispositivos con paso de 0.5 mm para garantizar el acceso a la inspección óptica automatizada (AOI) y a los rayos X. |
| Transferencia térmica | Utilice vías térmicas y cobre de 2 a 3 onzas en áreas de alta potencia para limitar el aumento de temperatura de los componentes. |
| Compatibilidad de esterilización | Seleccione materiales compatibles con la esterilización en autoclave (vapor a 121 °C), óxido de etileno (EtO) o radiación gamma, incluidos los sustratos de poliimida, PTFE y RO4350B. |
| Acceso para inspección y pruebas | Incluya puntos de prueba expuestos, marcas de referencia y rutas de escape BGA para admitir sondas ICT y TDR. |
| Biocompatibilidad y recubrimientos | Aplicar recubrimientos conformales de parileno o silicona para cumplir con los estándares de citotoxicidad en implantes. |
| Estructuras de vía en almohadilla | Tapone, cubra y planarice las vías en la almohadilla para evitar huecos debajo de los dispositivos CSP y QFN. |
| Características de trazabilidad | Agregar campos serigrafiados para números de serie, códigos de lote y seguimiento de códigos de barras vinculados a los registros del sistema de gestión de calidad (QMS). |
| Protección contra la humedad y los iones | Implementar el sellado en seco, el recubrimiento conforme y el control de residuos iónicos por debajo de 1.56 µg/cm². |
Estándares de PCB para la industria médica
En la industria médica, los estándares de PCB (placas de circuito impreso) desempeñan un papel crucial para garantizar la seguridad, la confiabilidad y el rendimiento de los PCB utilizados en dispositivos médicos. Estos estándares definen los requisitos y pautas específicos que los PCB deben cumplir para ser adecuados para aplicaciones médicas. Algunos de los estándares de PCB destacados para la industria médica incluyen:
- IPC-A-600: Este estándar, publicado por la Association Connecting Electronics Industries (IPC), describe la aceptabilidad de los PCB con respecto a las condiciones de la superficie, la calidad de los orificios, los patrones conductores y otros aspectos críticos.
- IPC-A-610: Esta norma, también publicada por IPC, proporciona criterios para la aceptación de conjuntos de PCB, garantizando que cumplan con los estándares de mano de obra necesarios para dispositivos médicos.
- ISO 13485: Aunque se centra principalmente en los sistemas de gestión de calidad, ISO 13485 también cubre aspectos relacionados con el diseño, la fabricación y el control de PCB para dispositivos médicos.
- IEC 60601-1: Como se mencionó anteriormente, esta norma se aplica a equipos y sistemas eléctricos médicos y especifica los requisitos de seguridad y rendimiento que deben cumplir los PCB en dispositivos médicos.
- IEC 61010-1: Esta norma aborda específicamente los requisitos de seguridad para equipos eléctricos de medición, control y uso en laboratorio, que incluyen muchos dispositivos médicos con PCB.
- UL 60601-1: La certificación UL garantiza que los PCB y los componentes eléctricos utilizados en dispositivos médicos cumplen con los estándares de seguridad y rendimiento requeridos por UL.
- Directiva RoHS (restricción de sustancias peligrosas): Si bien no es directamente un estándar de PCB, el cumplimiento de RoHS restringe el uso de sustancias peligrosas en los PCB, lo que los hace más seguros para aplicaciones de dispositivos médicos.
- IEC 62368-1: Esta norma se aplica a equipos eléctricos y electrónicos dentro de rangos de voltaje específicos y garantiza los requisitos de seguridad para los PCB utilizados en dispositivos médicos.
- J-STD-001: Esta norma, también publicada por IPC, define los requisitos para la soldadura de conjuntos eléctricos y electrónicos, incluidos los PCB médicos.

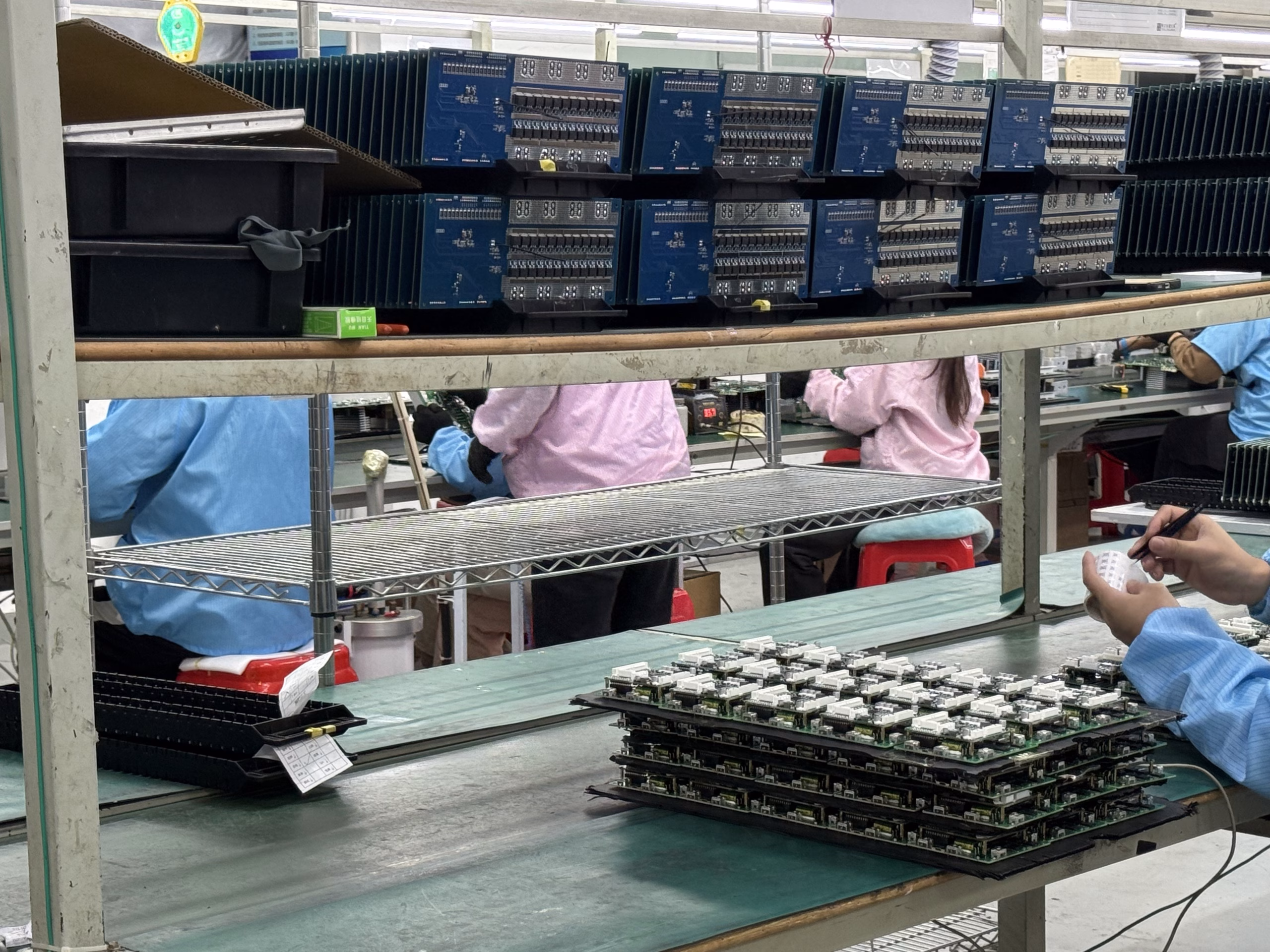

Fábrica de PCB Ver galería
